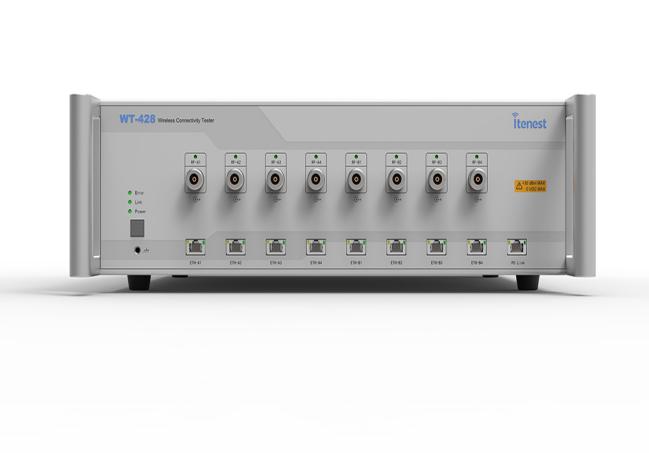

WT-428是一款面向新一代802.11be(Wi-Fi 7)协议测试的无线网络测试仪器,测试频率可覆盖400MHz-7.3GHz频段,测试带宽达400MHz,支持4096-QAM调制,可为Wi-Fi 7产品提供精准、可靠、有效的研发和量产测试解决方案。可满足Wi-Fi PA/FEM产品的DEVM验证测试需求。拥有两套独立的信号收发单元,单机可支持2X2 MIMO测试,多机堆叠可支持8X8 MIMO测试。行业领先的测试精度及稳定性,可满足研发极限测试的要求。 |
|
■ Wi-Fi：802.11 be(Wi-Fi 7); ■Wi-Fi：802.11 ax(Wi-Fi 6/6E); ■Wi-Fi：802.11 ac(Wi-Fi 5 ■Wi-Fi：802.11 a/b/g/n/p ■ Bluetooth(1.0/2.0/3.0/4.0/4.1/4.2/5.0/5.1/5.2) ■ IoT:ZigBee |
|
■支持Wi-Fi 7测试
支持4096-QAM(MCS12/13)。 支持320/160+160/80+80MHz带宽测试。 完整支持Wi-Fi的全部频段：2.4G/5G/6G 支持MRU测试。 ■支持Wi-Fi/PA/FEM产品研发和验证测试 支持DEVM测试。 支持加载、调整信道模型(AWGN模型A/B/C/D/E/F)。 ■支持MIMO测试 单机支持2X2 MIMO。 多机堆叠可支持8X8 MIMO。 支持MU-MIMO。 ■高效率，使用灵活 子网口可支持AP型DUT单PC一拖八并行测试。 支持SCPI指令监视，方便自动化开发、调试和集成。 |
|
技术指标：
|
Input/Output frequency range |
400 to 7300 MHz |
|
|
IF bandwidth |
400 MHz |
|
|
Input power range |
+30 dBm peak (+25 dBm average) |
|
|
Output power range(CW) |
+5 dBm to -100 dBm(400 MHz to 6500MHz) 0 dBm to -100 dBm(6500 MHz to 7300MHz) |
|
|
Input power accuracy(SISO) |
± 0.3 dB(+25 to -40 dBm） |
|
|
Input power accuracy(Combined) |
± 0.5 dB(+25 to -40 dBm） |
|
|
Output power accuracy(SISO) |
± 0.5 dB ( +5 dBm to -90 dBm) ± 1.0 dB ( -90 dBm to -100 dBm) |
|
|
Output power accuracy(Combined) |
± 0.5 dB ( +5 dBm to -90 dBm) ± 1.0 dB ( -90 dBm to -100 dBm) |
|
|
Input/Output return loss |
>15 dB(400 to 3800MHz) |
|
|
>14 dB(3800 to 6000MHz) |
||
|
>13 dB(6000 to 7300MHz) |
||
|
Port to Port Isolation |
>110 dB |
|
|
Residual loopback EVM |
-Power in/out at -10 dBm -Averaged over 20 packets -Measured at 6905 MHz -802.11be,320 MHz,MCS 13 |
≤-50 dB |
