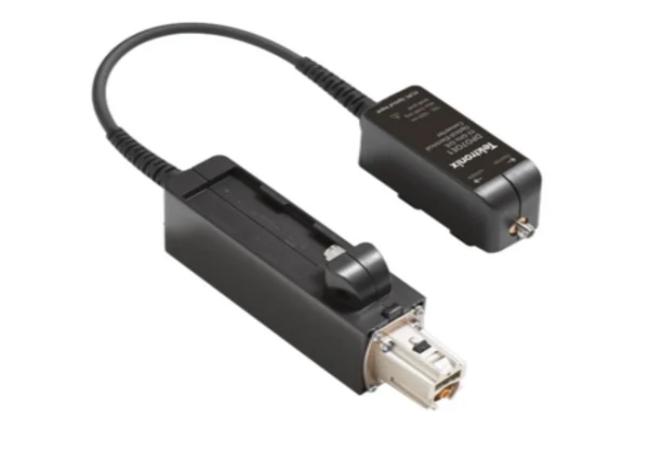

带 DPO70000 实时示波器的 DPO7OE 系列光探头可提供高性能，和设计人员所需高级调试功能以帮助全面排除最高速率达 56 GBaud 的 400G PAM4 信号的故障，并可缩短产品上市时间。这些探头也可以用作带有平坦响应滤波器的传统 O/E，用于一般激光信号采集（其相应的最高带宽达 33 GHz 或 59 GHz）。
除另行说明外，所有技术规格均保证一致，除另外说明外，所有技术规格均适用于所有型号。1
1除另行指明外，所有光指标均在 1310nm 和 1550nm 波长上测试。另外对 DPO7OE1 在 850nm 波长上测试。
DPO7OE2：59 GHz
DPO7OE1：850 nm、1310 nm、1550 nm（校准后）3
DPO7OE2：1200 nm ~ 1650 nm
DPO7OE2：1310 nm、1550 nm (校准后)3
1310 nm、1550 nm（校准后）3
DPO7OE1: 1260 nm ~ 1650 nm
DPO7OE2: 1200 nm ~ 1650 nm
输入光纤纤芯直径（最大值）
示波器接口
1与 DSP 配合使用。
2滤波器为标准光基准接收机，对 DPO7OE1 的电带宽 <22 GHz，对 DPO7OE2 的电带宽为 29.5 GHz。
3在运行用户校准程序后，DPO7OE 系列在自定义波长上支持校准后的幅度响应。
DPO7OE2：7.5 ps，典型值
DPO7OE2：2 mW，典型值
DPO7OE2：4 mW，典型值
DPO7OE2：>27 dB，典型值
± (12 µW ± 4% * | 垂直偏置 |)，850 nm（仅限 DPO7OE1）
DPO70E1（1310 nm 和 1550 nm 输入）：最大值 ±0.3 dB
DPO70E2（1310 nm 和 1550 nm 输入）：最大值 ±0.2 dB
850 nm
| 滤波器 | TekConnect | ATI | ||
|---|---|---|---|---|
| 典型值 (µW) | 最大值 (µW) | 典型值 (µW) | 最大值 (µW) | |
| 未经滤波的 O/E 响应 | 13.51 | 17.62 | 17.92 | 19.40 |
| 平坦到最大值 | 20.05 | 27.90 | 35.66 | 38.40 |
| 用户 12.6 GHz（针对 16.8 GBd NRZ） | 12.09 | 15.64 | 11.61 | 16.35 |
| 用户 21.0375 GHz（针对 28.05 GBd NRZ） | 12.94 | 18.40 | 13.66 | 19.30 |
1310 nm
| 滤波器 | TekConnect | ATI | ||
|---|---|---|---|---|
| 典型值 (µW) | 最大值 (µW) | 典型值 (µW) | 最大值 (µW) | |
| 未经滤波的 O/E 响应 | 11.8 | 13.8 | 16.8 | 18.8 |
| 平坦到最大值 | 11.8 | 13.8 | 16.8 | 18.8 |
| 用户 12.6 GHz（针对 16.8 GBd NRZ） | 8.3 | 10.3 | 8.3 | 10.3 |
| 用户 29.5 GHz | 不适用 | 不适用 | 12.5 | 15.3 |
1在 ATI 通道上从平坦到最大滤波器。
10 °C ~ +40 °C
-22 °C ~ +60 °C
